Mit QuantumGis ein Luftbild herunterladen

Hallo zusammen.

Mit dieser 4-Schritt-Videoanleitung ist es nun möglich, dass der ungeübte Einsteiger ein Luftbild herunter lädt um es anschließend zu einer BGL-Datei zu kompilieren.

Die Gliederung ist wie folgt
1. QGIS starten und mit WMS-Dienst verbinden
2. Bildausschnitt wählen
3. Einstellungen vornehmen und GeoTiff speichern
4. GeoTiff resampeln

Wir starten QuantumGis und fügen einen WMS-Dienst hinzu, im Beispiel wird der WMS-Dienst von Nordrhein-Westfalen verwendet, der kostenlose und frei verwendbare Luftbilder in einer Auflösung von 40cm (DOP40) zur Verfügung stellt. Hier eine Liste mit frei verwendbaren WMS-Diensten: kostenlose und freie WMS-Dienste

Danach nehmen wir, wie im Video gezeigt, unsere Einstellungen vor und speichern abschließend unser Luftbild als GeoTiff. Es wird dringend empfohlen mit einem kleinen Bildausschnitt zu experimentieren, damit die Frustgrenze nicht bereits zu Beginn überschritten wird Später, nachdem man etwas Übung hat und den Ablauf verinnigt hat, kann man mit größeren Bildausschnitten weitermachen :-))

Nach Auswahl des Bildausschnitts und dem speichern des selbigen können wir sofort unsere GeoTiff-Datei zu einer BGL-Datei resampeln.

Nach Abschluss des Resamplen haben wir eine BGL-Datei die das Sommerluftbild beinhaltet und nun im FSX/P3D geladen werden kann. Um zu überprüfen ob das Speichern des Bildausschnitts aus Qgis heraus und das Resampeln fehlerfrei verlaufen ist, wird empfohlen sich die BGL-Datei vorher mit dem TMF-Vierwer anzuschauen.

*Quelltext der im Video gezeigten INF-Datei
[Source]
Type = GeoTiff
SourceDir = "."
SourceFile = "test.tif"
Layer = Imagery
Variation = March,April,May,June,July,August,September,October,November
NullValue = 0,0,0

[Destination]
DestDir = "."
DestBaseFileName = "test"
DestFileType = BGL
LOD = Auto
CompressionQuality = 100

Hallo Wolfgang.

Soweit ich das sehe, verwendest Du verschiedenes Eingangsmaterial um Dein Luftbild zu erstellen. Zum einen Deine Luftbildkachel, und zum anderen eine Blendmaske!?
Lass mich sagen, dass dies zwar auch eine Möglichkeit ist um ein Luftbild für den Sim zu erstellen, aber gleichzeitig ist sie nicht empfohlen, da sie eher als unbequem zu bezeichnen ist, zudem ist sie relativ unfexibel

Die empfohlene Methode ist, nur eine einzige Datei zu verwenden. Neben dem eigenlichen Luftbild-Inhalt beinhaltet die Datei auch die Blend.- und Wassermasken.

In der Regel verwendet man originäre GeoTiff-Dateien. Eben diese GeoTiffs besitzen genau diese Möglichkeit, nämlich neben den drei Farbkanälen, auch Alphakänale zu haben. Um das Ganze irgendwie verständlich zu machen, habe ich eine Test-Datei in den Anhang gepackt. Die Test-Datei kannst Du ganz normal mit Photoshop öffnen. Du wirst sehen, dass die Datei neben den 3 Farbkanälen auch 2 Alphakanäle hat, diese Alphakanäle werden Wasser.- und Blendmasken genannt. Genau zu diesem Thema habe ich bereits etwas hier im Forum geschrieben: Mit dem Freewareprogramm "Gimp" GeoTiffs (32bit) bearbeiten

Aber um auf Deine Frage genauer einzugehen: verwende doch einmal bitte die im Zip-Archiv enthaltene INF-Datei zusammen mit der Test-Datei und resampel die Test-Datei.
Betrachtest Du die INF-Datei genauer, dann kannst Du feststellen, dass neben den eigentlichen Angaben zum Format, den Jahreszeiten etc., auch etwas zu den Pixel-Dimensionen steht, im Beispiel "fett-kursiv" dargestellt:

[Source]
Type = GeoTiff
SourceDir = "."
SourceFile = "test.tif"
Layer = Imagery
Variation = March,April,May,June,July,August,September,October,November
ulyMap = 49.971969002477
ulxMap = 8.14707723185107
xDim = 5.5154134e-006
yDim = 3.6374843e-006
NullValue = ,,,,0

[Destination]
DestDir = "."
DestBaseFileName = "test"
DestFileType = BGL
LOD = Auto
CompressionQuality = 100

Der einzige Nachteil von GeoTiffs ist es, dass wenn man sie in Photoshop bearbeitet und anschließend speichert, dass das eingebettete Koordinatensystem überschrieben wird. Danach ist sie keine GeoTiff mehr, sondern eine gewöhnliche Tiff-Bilddatei. Und genau hier kommen die Pixel-Dimensionen zum Einsatz, welche dem ResampelTool sagen, in welcher Gegend das Luftbild liegt.

Eine andere Möglichkeit ohne Pixel-Dimensionen auszukommen besteht darin, der Tiff-Datei das Koordinatensystem zurück zu geben ...

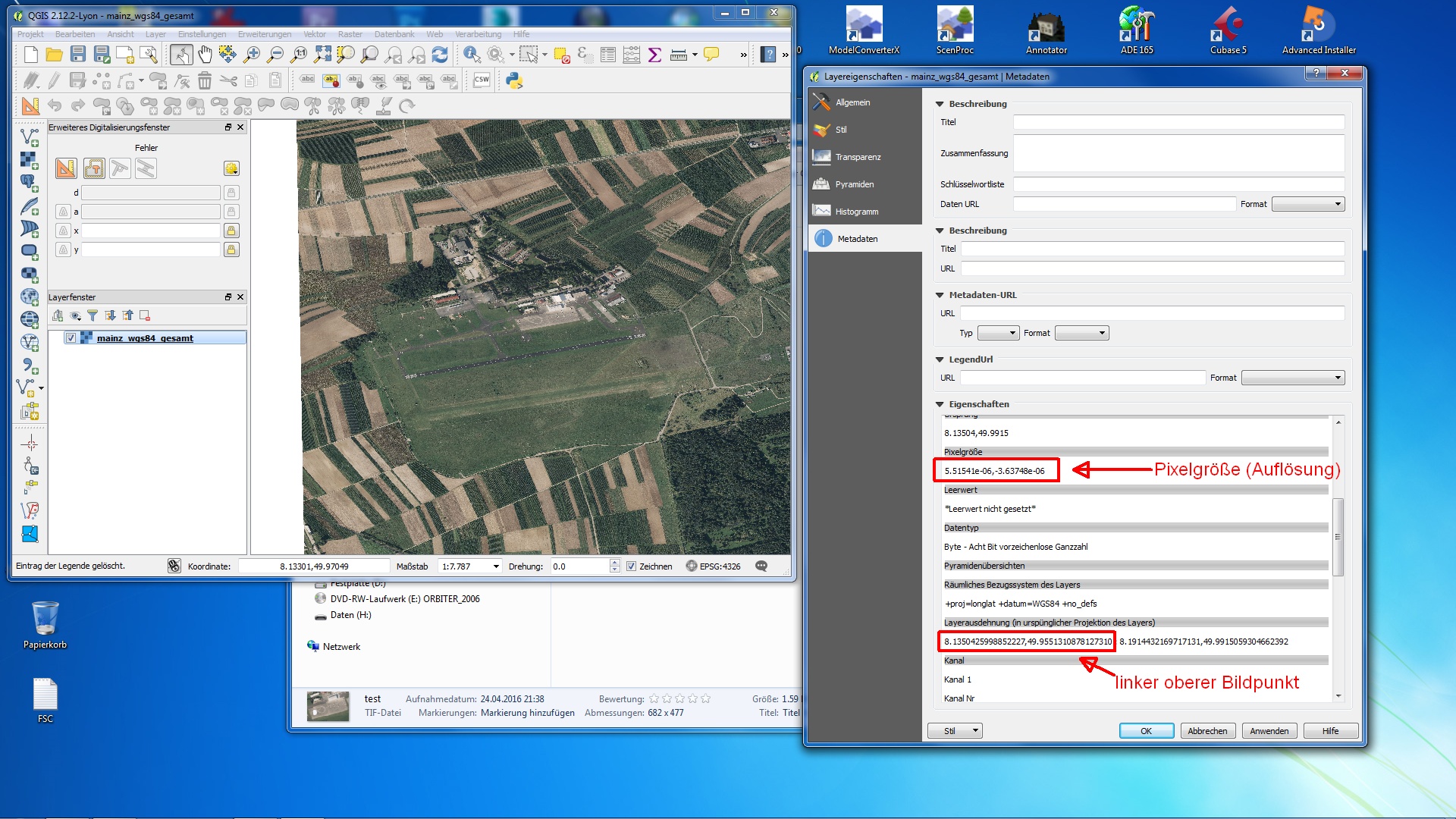

Jetzt ist nur noch zu klären, wo Du die Pixel-Dimensionen für Dein Luftbeild herbekommst. Die Antwort: durch QuantumGis, siehe Screenshot:

Das sollte erst mal reichen, bei weiteren Fragen deinerseits gerne mehr

Schön das es weitergeht, viele frohes schaffen weiterhin

Hallo lieber Christian.

Bei der Angabe handelt es sich schlicht und einfach um die Auflösung der Luftbilder. Im Fachdeutsch wir hier auch von DOP20, DOP40, DOP80 etc. gessprochen: "Digitales Orthophoto 40cm". Um ganz genau zu sein, handelt es sich um die Angabe der Dimension der Pixel, die quadratisch sind und eine Größe von 40x40cm haben

Der Wert bestimmt die Qualität, ähnlich wie die Auflösung einer Textur (z.B. 1024x1024 oder 512x512 usw.). Je niedriger der Wert, desto besser die Details die man auf dem Luftbild erkennen kann. Je höher der Wert ist, desto schlechter die Details.

Im Falle von Hamburg hast du sogar das große Glück, auf eine maximale Auflöung von 20cm zugreifen zu können, denn die Behörden dort haben ihre 20cm-Luftbilder freigegeben. In RLP und NRW hingegen wurden "nur" 40cm-Luftbilder freigegeben, in Bayer sind es sogar "nur" 80cm-Luftbilder.

Also, wenn du den Wert änderst, dann änderst du damit die Qualität der Luftbilder die auf deinem Rechner landen. Im konkreten Fall könntest du den Wert von 0.4x0.4 auf 0.2x0.2 ändern und hättest damit super hoch-aufgelöste Luftbilder die du im Simulator einbinden kannst. Aber bedenke: Mit jeder Qualitätsstufe vervierfacht sich die Dateigröße! Es geht also auch immer um den Kompromiss zwischen Qualität und Dateigröße.

Schönen Gruß
Christian

Die empfohlene Methode um herauszufinden, was das Resample-Tool mit den Eingangsdaten macht ist, das du in der INF-Datei den Wert auf LOD auf Auto stellst: LOD=Auto

Wenn das Eingangsmaterial gut genug ist, wirst du bei einem 40cm-Eingangsmaterial ein LOD17/30cm-Luftbild erhalten. Das Resample-Tool erkennt die Auflösung automatisch, du musst also nicht selbst auf.- oder abrunden.

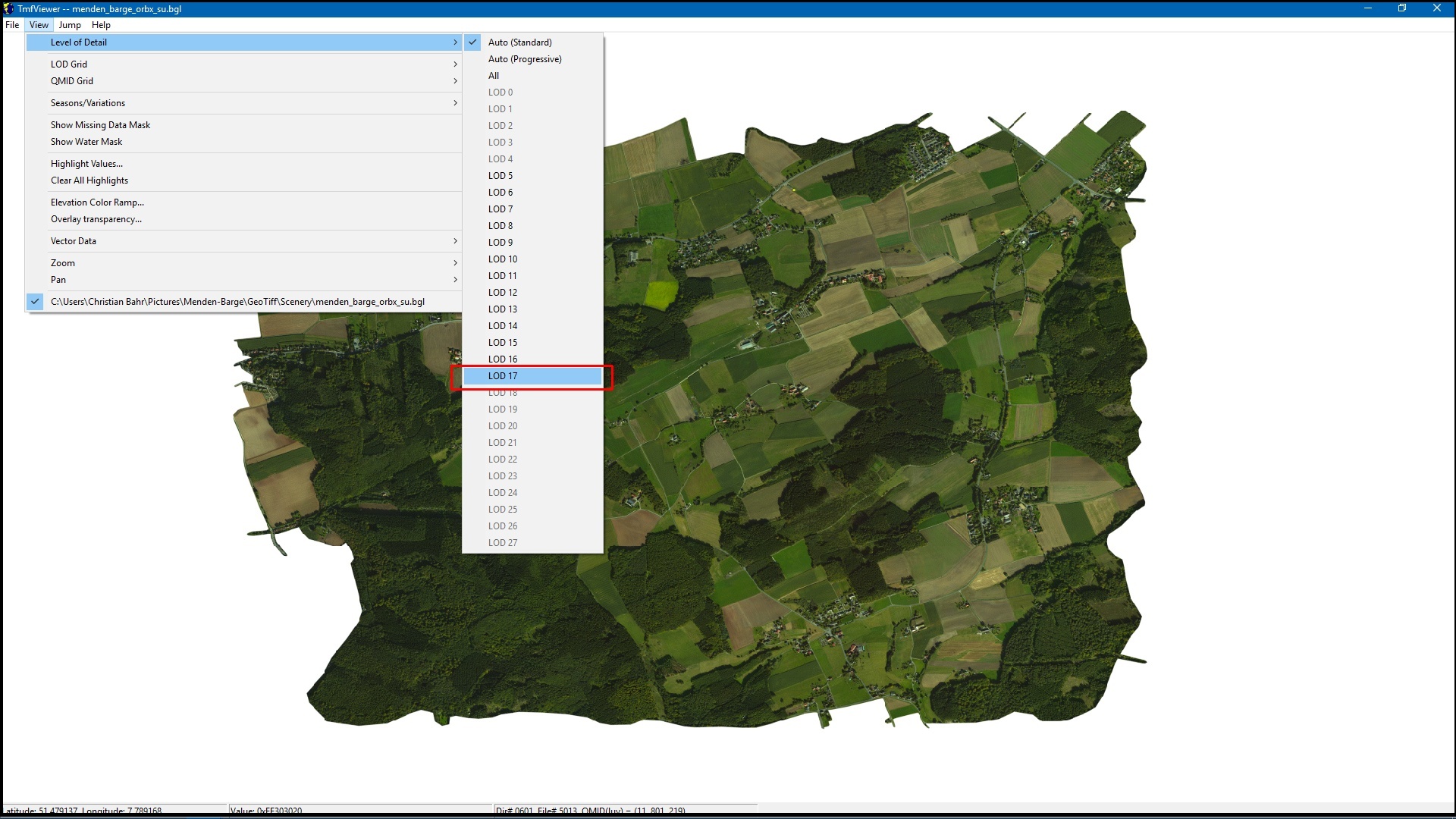

Nach dem resamplen kannst du die fertige BGL-Datei mit dem TMF-Viewer aus dem SDK öffnen und nachschauen, welche Auflösung dein Luftbild hat.

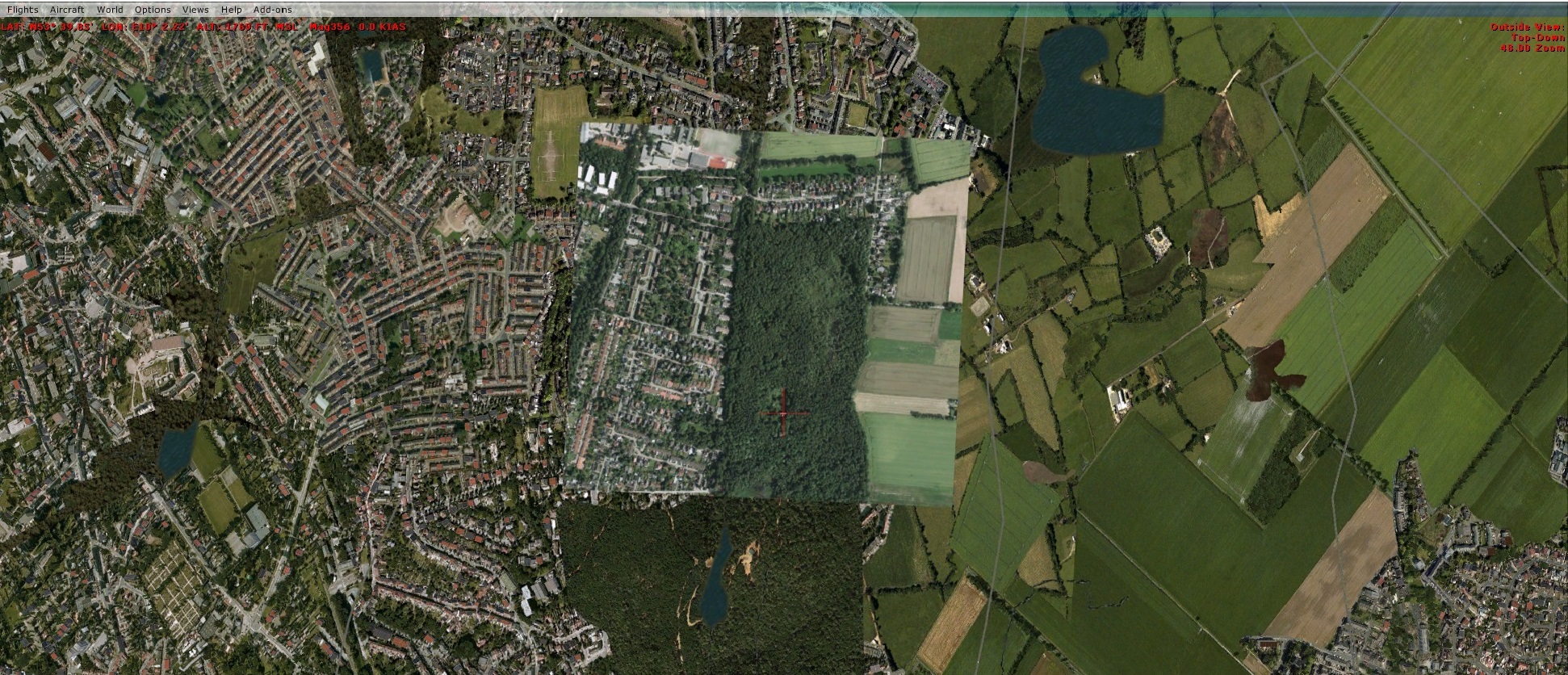

Bild 1, Eingangsmaterial DOP40, Luftbilder: © Geobasis-DE / NRW-Atlas 2016

Christian

Hi Manfred.

Das wäre beinahe untergegangen, hatte eigentlich die Hoffnung, dass sich schon längst jemand des Problems angenommen hätte - genug Entwickler hier im Forum gibt es ja

Aber das Gleiche wie mir ist mir auch schon passiert Sollen wir das Prozedere Schritt für Schritt einmal durchgehen, in Echtzeit sozusagen?

Christian

Die Formulierung hätte ich auch besser wählen können

Gemeint war, dass wir das so machen, dass es möglichst viele mitlesen können, vermutlich bist du nicht der Einzige der Probleme mit dem Runterladen hat. Und so können dann diese Leute hier mitlesen und das Problem so in den Griff bekommen. Also ich würde die Problemlösung hier über das Forum bevorzugen - wegen der hohen Verbreitungsmöglichkeit. Wenn man so etwas über Skype oder Teamspeak macht, dann bleiben alle anderen Leute aussen vor, weil sie nicht teilnehmen können.

Christian

Das könnte so aussehen, dass wir uns zu einer bestimmten Uhrzeit verabreden und dann Schrittweise vorgehen, also QGis öffnen, WMS-Dienst einbinden, Einstellungen vornehmen etc.

Es war eine Idee, ohne darüber nachzudenken, wie man sie umsetzten kann
